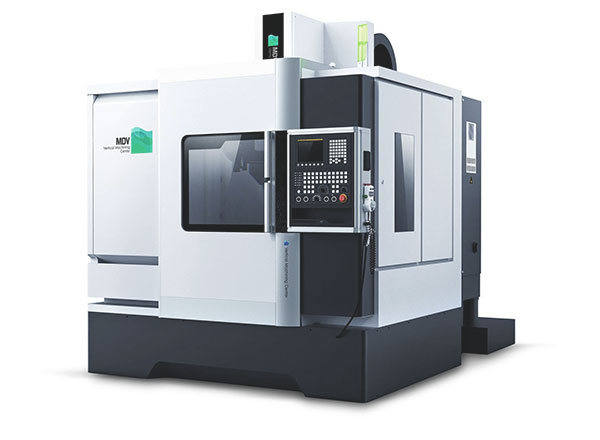

Вертикальный обрабатывающий центр DMTG MDV95

Описание

Вертикальные обрабатывающие центры MDV — это новое поколение станков. Вертикальные центры MDV используются для обработки сложных корпусных деталей, коробок скоростей в автомобильной промышленности и др. Также это лучший выбор при производстве пресс-форм среднего и малого размеров. Из-за большого крутящего момента на шпинделе станки серии MDV эффективно обрабатывают высокопрочные стали, жаропрочные сплавы, титан и другие труднообрабатываемые материалы.

Основные преимущества

Высокая точность
Высокая точность. Перемещение по осям Х, Y, Z осуществляется с помощью полых шарико-винтовых пар с дополнительным охлаждением, что позволяет контролировать температурные деформации. Центр имеет функцию температурной компенсации. В основных узлах установлены температурные датчики, анализируя их показании система ЧПУ сама подстраивает управляющую программу для достижения максимальной точности.

Высокая скорость
Установленная двухскоростная зубчатая коробка позволяет работать как с большим моментом при небольших оборотах, так и на высоких оборотах до 6000 об/мин. Специальное покрытие направляющих позволяет работать на скоростях до 20 м/мин. Используемая в манипуляторе система блокировки позволяет менять инструмент менее чес за 2 сек.

Технические характеристики:

Основные технические характеристики
Размер стола, мм	2300х950
Максимальная нагрузка на стол, кг	2500
Перемещение по осям X/Y/Z, мм	2060 / 950 / 850
Т-образные пазы	7×22×125
Расстояние от оси шпинделя до колонны, мм	1100
Расстояние от торца шпинделя до поверхности стола, мм	150-1000
Максимальная скорость рабочей подачи по осям X / Y / Z, мм/мин	0 – 10000
Скорость ускоренного перемещения по осям X / Y / Z, м/мин	20 / 20 / 15
Диапазон оборотов шпинделя, об/мин	25 – 4500
Конус шпинделя	BT50
Количество инструментальных позиций, шт.	30 ARM
Тип инструмента/хвостовик инструмента	BT50×45°
Максимальный вес инструмента, кг	20
Максимальный диаметр инструмента свободные/занятые соседние позиции, мм	Ø105 / Ø200
Максимальная длина инструмента, мм	300
Время смены инструмента, сек	2
Точность позиционирования X / Y / Z, мм	X/Y/Z: 0.020 / 0.015 / 0.015
Повторяемость позиционирования X / Y / Z, мм	X/Y/Z: 0.008 / 0.007 / 0.007
Давление сжатого воздуха, МПа	0.5 – 0.8
Шпиндельный двигатель
Модель	FANUC AC22
Мощность, кВт	22/26
Момент, Нм	695/821
Привод подачи по осям X/Y/Z
Модель	X/Y：FANUC Z：FANUC
Мощность, кВт	7 / 4 / 7
Момент, Нм	30 / 22 / 30
Габариты
Масса	20500 кг
Длина	5458 мм
Ширина	5380 мм
Высота	3600 мм
