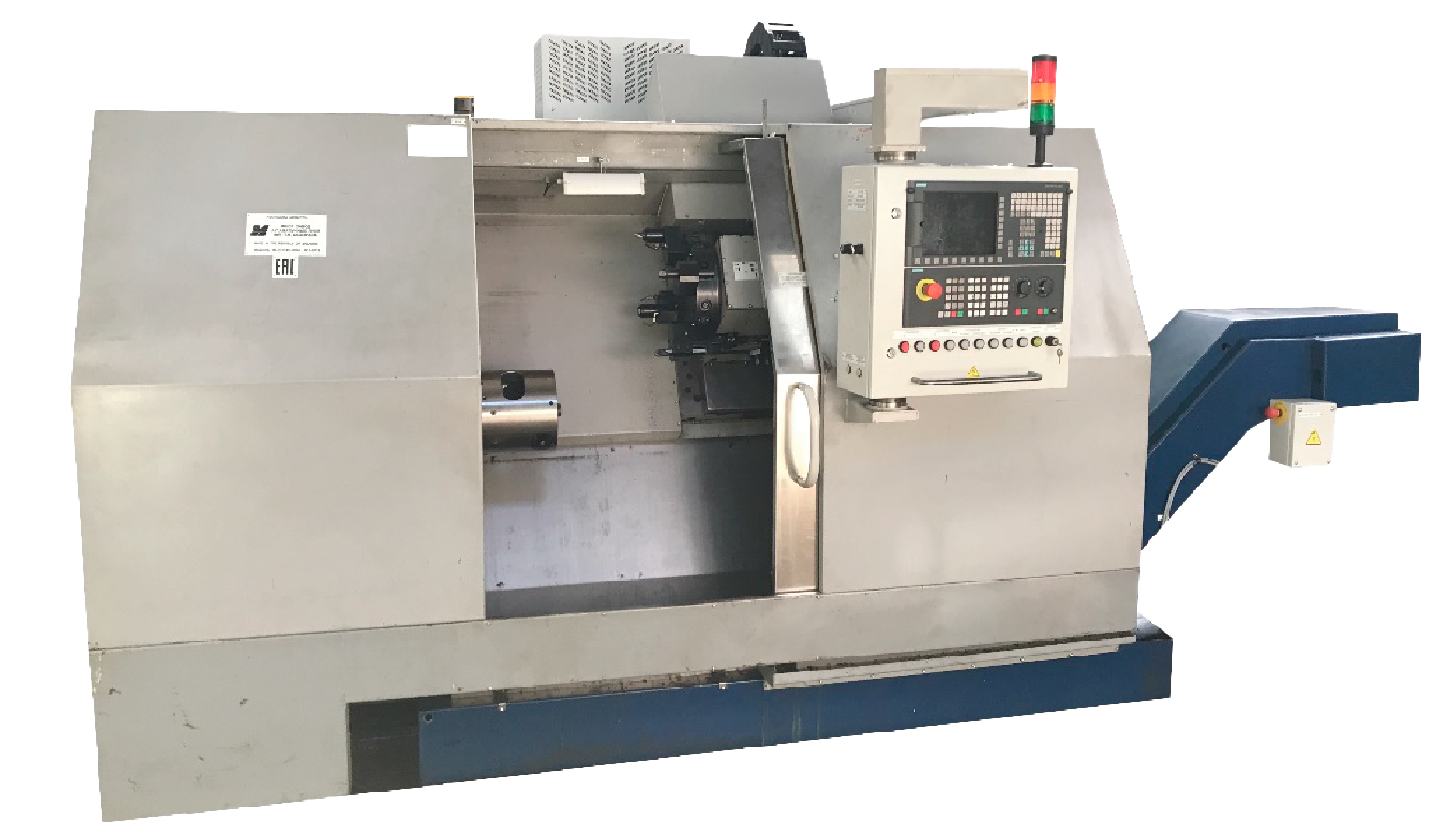

Станок горизонтальный токарный прутковый с ЧПУ МС1721Ф3

Описание

Револьверная головка с приводным инструментом позволяет производить на этом станке так же фрезерные работы такие как фрезерование лысок, пазов любой формы

Принцип работы станка

Деталь (пруток) подается в шпиндель специальным устройством. Цанговый патром зажимает деталь. Револьверная головка с приводным инструментом позволяет производить на этом станке так же фрезерные работы, такие как: фрезерование лысок, пазов любой формы. Контршпиндель позволяет перехватывать заготовку в процессе работы не останавливая станка. И обрабатывать деталь с двух сторон не прекращая рабочего цикла.

№ П/П	Технические характеристики
1	Класс точности станка по ГОСТ 8-82	П
2	Диапазон диаметров прутка, поступающего на обработку, мм	10-60
3	Длина прутка, мм	1200
4	Максимальная длина обрабатываемой детали, мм	150
5	Максимальная частота вращения основного шпинделя, об/мин	5000
6	Максимальная частота вращения контршпинделя, об/мин	7000*
7	Количество крестовых суппортов, шт	1
8	Количество револьверных головок, шт	1
9	Количество инструментов в револьверной головке, шт	12
10	Скорость быстрых перемещений суппорта, м/мин -по оси Z1 -по оси X	30 15
11	Точность позиционирования суппорта, м/мин -по оси Z1 -по оси X	10 5
12	Максимальное количество приводного инструмента, шт	12
13	Мощность привода основного шпинделя, кВт	12
14	Максимальный момент на основном шпинделе, Нм	100
15	Мощность привода контршпиндеоля, кВт	6*
16	Вес станка без устройства автоматической подачи прутков, кг	4000
17	Габаритные размеры, мм -длина -ширина -высота	2500 2000 2000
