Многоцелевой токарный вертикальный двухшпиндельный станок с двумя крестовыми суппортами МПЯ 011

Описание

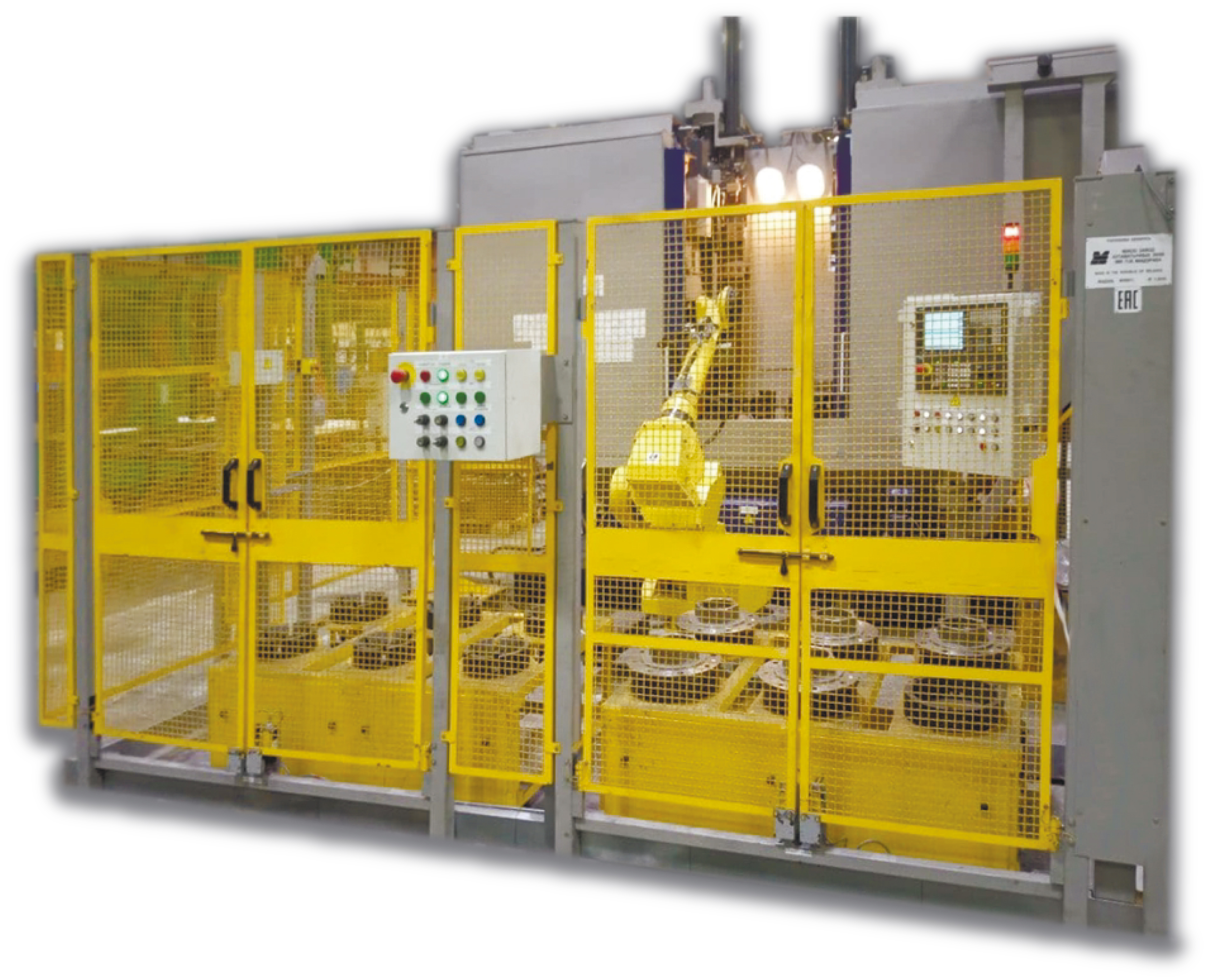

Производственная ячейка включает в себя многоцелевой токарный вертикальный с 12-ти позиционн дисковыми револьверными головками с приводным инструментом модели МС1736Ф3, который работает совместно с промышленным манипулятором (роботом) мод. М-710 С/50 ф. Fanuc. Движения всех подвижных органов станка автоматизированы.

Многоцелевой токарный вертикальный двухшпиндельный станок с двумя крестовыми суппортами.

Производственная ячейка включает в себя многоцелевой токарный вертикальный с 12-ти позиционн дисковыми револьверными головками с приводным инструментом модели МС1736Ф3, который работает совместно с промышленным манипулятором (роботом) мод. М-710 С/50 ф. Fanuc. Движения всех подвижных органов станка автоматизированы.

Выполняемые операции

  • черновая и чистовая токарная обработка в несколько проходов наружных и внутренних поверхностей деталей с прямолинейными и криволинейными образующими;
  • фрезерование пазов, лысок и т.д.
  • нарезание наружной и внктренней резьбы по оси детали токарным инструментом;
  • Обработка гладких и резьбовых отверстий вне оси детали приводным осевым инструментом (сверлами и метчиками)

В зависимости от требуемой годовой программы выпуска от 16 00 до 16 000 осей количество специальных осетокарных станков комплекса меняется.

Производственная ячейка предназначена для полной механической обработки деталей типа тел вращения (ступиц, барабанов, маховиков, дисков, фланцев, шестерен и т.п.).

Технические характеристики

№ п/п

Технические характеристики

Значение

1

Класс точности

П

2

Максимальный диаметр обрабатываемой детали, мм

500

3

Расстояние между осями шпинделей, мм

530

4

Количество крестовых суппортов

2

5

Количество револьверных головок, шт

2

6

Количество позиций револьверных головок, шт

12

7

Количество приводных инструментов на головках, шт

До 12

8

Габаритные размеры, мм

-длина

-ширина

-высота

5800

3500

3670

9

Масса, кг

12500
