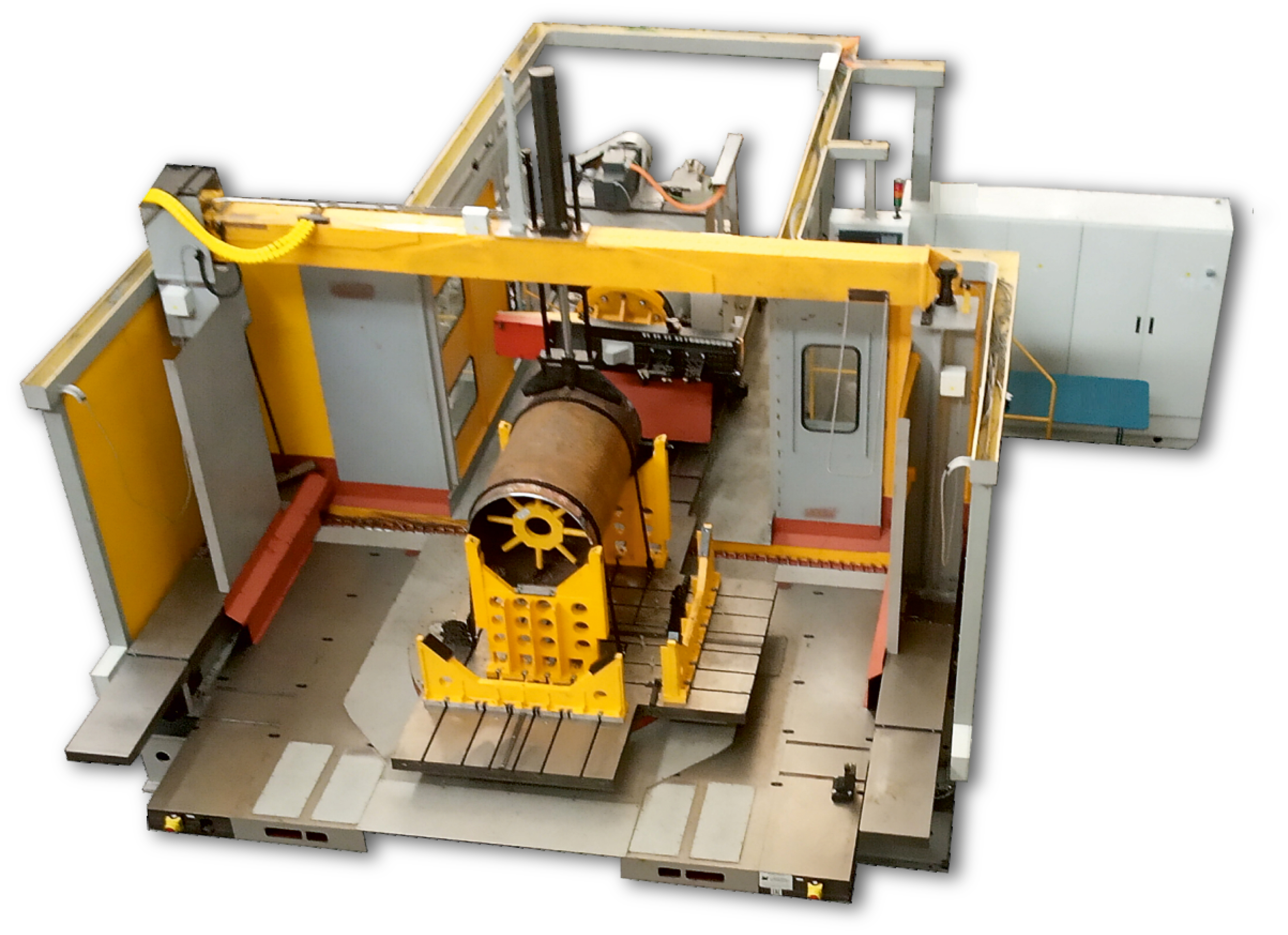

Станок специальный С ЧПУ для обработки фасок сложного профиля на трубных изделиях СМ2484Ф3

Описание

Станок предназначен для механической обработки торцов трубных изделий

Длина деталей - L=6000мм;

Толщина стенки S=6...95мм

Материал: сталь 20; 35; 15Х1М1Ф, 12Х1М1Ф,15ГС, 16ГС, 09Г2С, 08Х18Н10Т, 12Х18Н10Т

Масса, кг - 12000 max.

Твердость 260НВ max.

Станок имеет следующие конструктивные особенности:

в силовом узле (стол горизонтальный)в качестве направляющих применены покупные роликовые направляющие качения;

№ П/П	Технические характеристики	Значение
1	Количество шпинделей, шт	1
2	Количество позиций, шт	2 (рабочие)
3	Количество обрабатываемых деталей, шт	1
4	Показатели надежности: А) срок службы до первого капатального ремонта Б) ресурс по точности до первого среднего ремонта В) коэффициент технического использования, Кти Г) коэффициент использования общий (проектный), Ко	12 лет 11 тыс.час 0,92 0,8
5	Способ загрузки-выгрузки	Вручную средствами заказчика
6	Зажим обрабатываемой детали	гидрофицированный
7	Способ уборки стружки	Механизированный, Вручную, подъемными средствами заказчика
8	Количество электродвигателей, шт	12
9	Установленная мощность, кВт	63.09
10	Система управления	Ф. «SIEMENS»
11	Значение шумовых характеристик не привышают 80 дба
12	Габаритные размеры, мм -длина -ширина -высота Масса станка, кг	13930 11220 4685 68700
